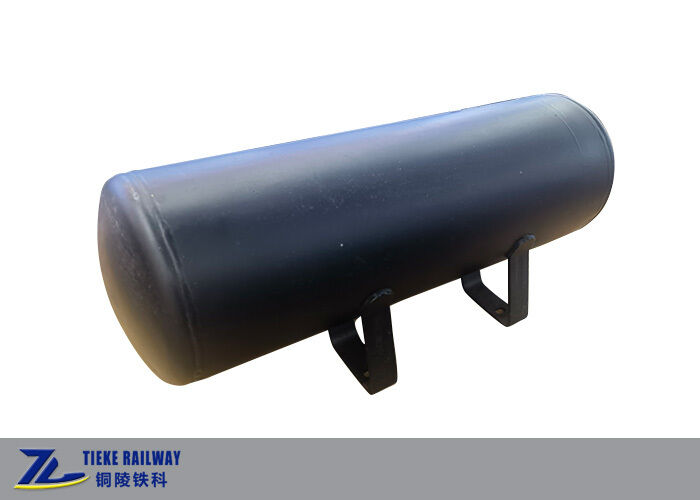

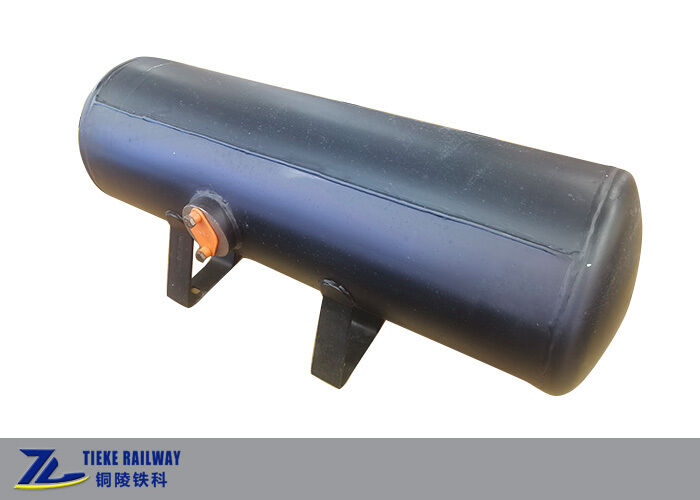

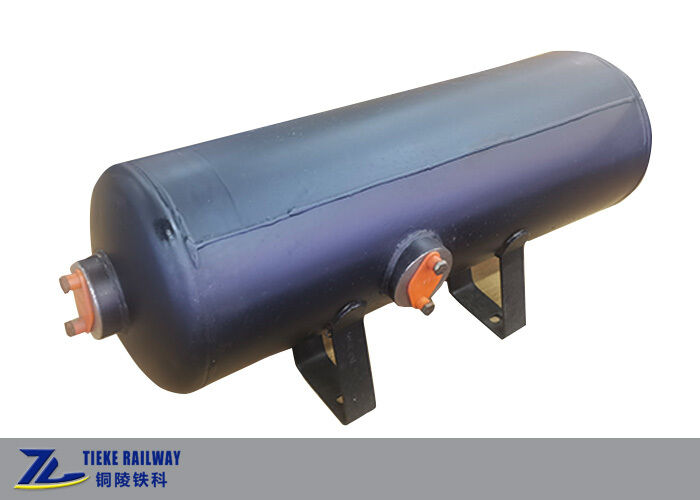

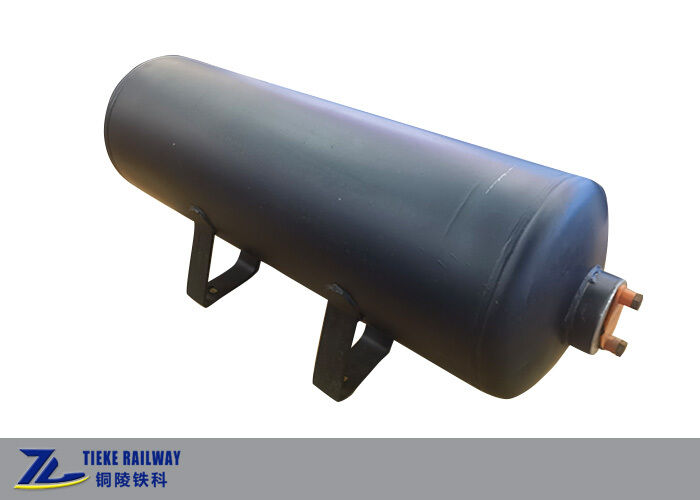

خزان هواء مزدوج الحجرة 11*50 فرامل هوائية للسكك الحديدية مزدوجة خزان هواء

خزان هواء مزدوج الحجرة 11*50 فرامل هوائية للسكك الحديدية مزدوجة خزان هواء

خزان هواء مزدوج الحجرة 11x50

خزان مزدوج لفرامل الهواء بالسكك الحديدية

خزان فرامل هوائية مدمج

محل منبع:

چین

نام تجاری:

OEM Customized

گواهی:

TB/T Standard, GB150 (EN 286 optional)

شماره مدل:

11*50

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
مدل:
11*50
حجم اتاق بزرگ:
50 لیتر (مخزن کمکی)
حجم اتاقک کوچک:
11 لیتر (مخزن عملیاتی)
طول کلی:
963 میلی متر
قطر بیرونی سیلندر:
303 میلی متر
ارتفاع مرکز:
200 +/- 1 میلی متر (سیلندر به سطح نصب)
فشار کاری طراحی شده:
0.6 مگاپاسکال (600 کیلو پاسکال)
فشار تست هیدرواستاتیک:
1.2 مگاپاسکال
فشار تست تنگی هوا:
0.7 MPa
مواد:
فولاد مخازن تحت فشار Q245R / Q345R
ساختار:
سیلندر فولادی جوش داده شده با صفحه جداکننده داخلی، براکت آویز اختیاری
برنامه:
واگن باری راه آهن، واگن قیف، سیستم ترمز هوایی واگن مخزن
نوع واگن قابل اجرا:
واگن قیف K3، K13; GQ70، واگن تانک GN70
استاندارد بازرسی:
استاندارد راه آهن TB/T، GB150؛ EN 286 اختیاری است
درمان سطحی:
سند بلاست + رنگ ضد خوردگی راه آهن
لوازم جانبی:
شمع تخلیه، آویز بالابر (اختیاری)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
10 عدد
قیمت
USD 100-600 / Piece
جزئیات بسته بندی
جعبه کارتن با بلوک تعیین کننده فوم سفارشی سفید در داخل
زمان تحویل
15-30 روز برای تولید، 3-7 روز برای انبار
شرایط پرداخت
T/T، L/C، وسترن یونیون
قابلیت ارائه
500 عدد در ماه
توضیحات محصول

مخزن هوای دو محفظه ای 11*50 ترمز هوای راه آهن ترکیبی مخزن هوای دوگانه

معرفی مختصر

این مخزن هوای دو محفظه ای (که به نام مخزن ترکیبی، مخزن هوای دوگانه نیز شناخته می شود) یک مخزن تحت فشار یکپارچه است که به طور خاص برای سیستم های ترمز هوای واگن های باری راه آهن طراحی شده است. این مخزن یک مخزن کمکی و یک مخزن عملیاتی را در یک پوسته واحد ادغام می کند که توسط یک پارتیشن داخلی جامد جدا شده است تا دو محفظه هوای کاملاً مستقل را بدون ارتباط گازی تضمین کند.

با ترکیب دو مخزن در یک مجموعه، این مخزن ترمز هوای راه آهن به طور موثری فضای نصب زیر شاسی را صرفه جویی می کند، تعداد خطوط لوله اتصال، براکت ها و بست ها را کاهش می دهد و وزن کلی خود واگن های ریلی را کاهش می دهد. به طور گسترده در واگن های هاپر و واگن های تانکر راه آهن مانند واگن های هاپر سری K3، K13؛ واگن های تانکر سری GQ70 / GN70 استفاده می شود.

ساخته شده از ورق فولادی درجه مخزن تحت فشار با سر گنبدی جوش داده شده. تمام جوش ها تحت آزمایش غیر مخرب قرار می گیرند. هر واحد قبل از تحویل تحت آزمایش فشار هیدرواستاتیک و آزمایش هوابندی قرار می گیرد و با الزامات مخزن تحت فشار واگن های ریلی مطابقت دارد. براکت آویز اختیاری برای نصب مستقیم روی زیرشاسی واگن موجود است. رنگ سفارشی و پوشش ضد خوردگی می تواند برای حمل و نقل دریایی و خدمات طولانی مدت در فضای باز ارائه شود.

ویژگی های کلیدی

  • دو محفظه هوای ایزوله: مخزن کمکی 50 لیتری + مخزن عملیاتی 11 لیتری
  • ساختار ترکیبی یکپارچه، چیدمان فشرده برای زیرشاسی واگن
  • آزمایش غیر مخرب کامل برای درزهای جوش، بازرسی دقیق هیدرواستاتیک و هوابندی
  • فشار کاری 0.6 مگاپاسکال، مناسب برای سیستم ترمز هوای استاندارد واگن های باری راه آهن
  • براکت آویز اختیاری، درین پلاگ ها و چیدمان پورت سفارشی
  • مطابق با استانداردهای راه آهن TB/T؛ انطباق با EN 286 در صورت درخواست موجود است
  • پوشش ضد خوردگی سنگین برای محیط عملیاتی سخت

برگه اطلاعات فنی

موردمشخصات
نام محصولمخزن هوای دو محفظه ای (مخزن ترکیبی)
مدل11*50
حجم محفظهمحفظه بزرگ: 50 لیتر (مخزن کمکی)؛ محفظه کوچک: 11 لیتر (مخزن عملیاتی)
طول کلی963 میلی متر
قطر خارجی سیلندر303 میلی متر
ارتفاع مرکزی (سیلندر تا سطح نصب)200 +/- 1 میلی متر
فشار کاری طراحی0.6 مگاپاسکال (600 کیلوپاسکال)
فشار تست هیدرواستاتیک1.2 مگاپاسکال
فشار تست هوابندی0.7 مگاپاسکال
جنسفولاد مخزن تحت فشار Q245R / Q345R
ساختارسیلندر فولادی جوش داده شده با صفحه جداکننده داخلی، براکت آویز اختیاری
کاربردسیستم ترمز هوای واگن باری راه آهن، واگن هاپر، واگن تانکر
نوع واگن قابل استفادهواگن هاپر K3، K13؛ واگن تانکر GQ70، GN70
استاندارد بازرسیاستاندارد راه آهن TB/T، GB150؛ EN 286 اختیاری
عملیات سطحیسند بلاست + رنگ ضد خوردگی راه آهن
لوازم جانبیدرین پلاگ ها، آویز بالابر (اختیاری)

برای سفارشات عمده، پارامترهای سفارشی یا همکاری OEM، لطفاً برای دریافت قیمت با تیم فروش ما تماس بگیرید.
