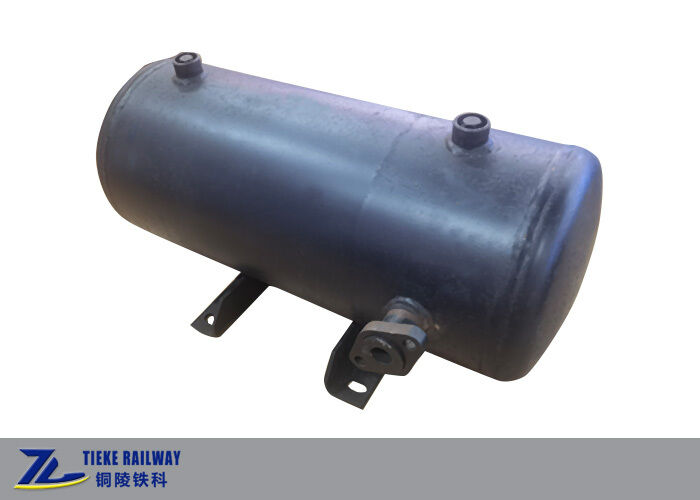

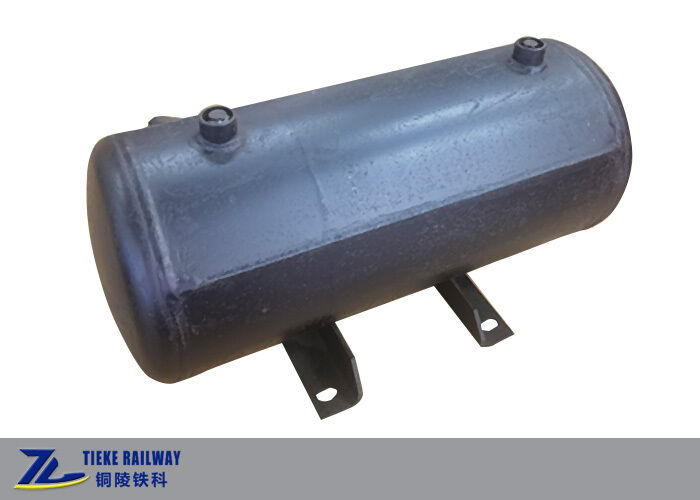

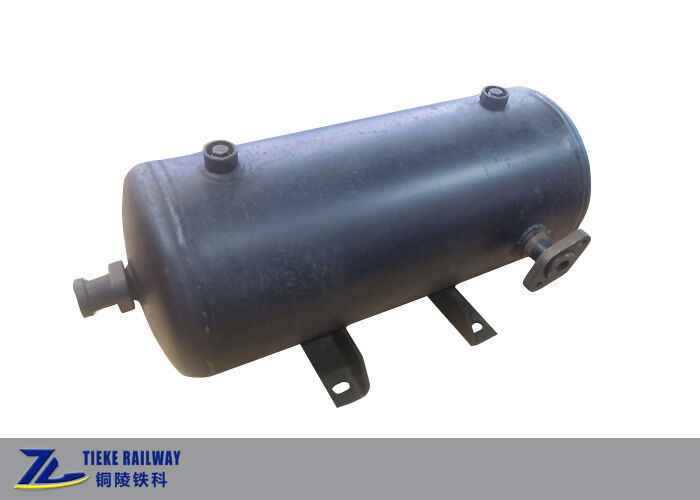

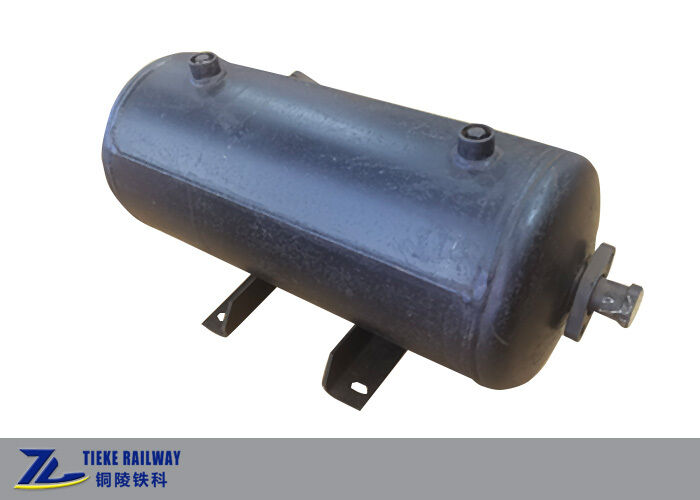

مخزن هوای جوشی راه‌آهن دو قسمتی 11*17 برای سیستم ترمز واگن باری

مخزن هوای جوشی راه‌آهن دو قسمتی 11*17 برای سیستم ترمز واگن باری

مخزن هوای جوشی راه‌آهن

مخزن ترمز هوای دو قسمتی

مخزن سیستم ترمز واگن باری

محل منبع:

چین

نام تجاری:

OEM Customized

گواهی:

TB/T 1900, International Railway Pressure Vessel Spec

شماره مدل:

11*17

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
مدل:
11*17 مخزن هوای راه آهن جوش داده شده دو محفظه
حجم دارای امتیاز:
محفظه کار 11 لیتر، محفظه کاهش فشار 17 لیتر (تلرانس +/- 1٪)
فشار کاری نامی:
600 kPa
فشار تست هیدرولیک:
900 کیلو پاسکال
ابعاد کلی:
715 میلی متر طول x 219 میلی متر قطر بیرونی
فاصله مرکزی سوراخ های بالابر:
580 میلی متر
مواد اصلی:
فولاد کربن Q245R / فولاد ضد زنگ (اختیاری)
وزن خالص:
42 کیلوگرم (فولاد کربن) / 36 کیلوگرم (فولاد ضد زنگ)
استاندارد اجرای:
استاندارد TB/T 1900 صنعت راه آهن و مشخصات مخزن تحت فشار راه آهن بین المللی
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
10 عدد
قیمت
USD 100-600 / Piece
جزئیات بسته بندی
جعبه کارتن با بلوک تعیین کننده فوم سفارشی سفید در داخل
زمان تحویل
15-30 روز برای تولید، 3-7 روز برای انبار
شرایط پرداخت
T/T، L/C، وسترن یونیون
قابلیت ارائه
500 عدد در ماه
توضیحات محصول

مخزن هوا راه آهن دو حجره ای 11*17

خلاصه ی محصول

این مخزن هوای دو محفظه یک ظرف ذخیره سازی هوا جوش شده سنگین است که به طور خاص برای سیستم های ترمز هوایی واگن های باربری راه آهن طراحی شده است.به عنوان یک قطعه اصلی تجهیزات ترمز پنوماتیک راه آهن، آن را یک ساختار مخزن هوا جوشیده یکپارچه با یک صفحه تقسیم داخلی، تقسیم مخزن به دو اتاق بسته مستقل با حجم نامی از 11L و 17L به ترتیب اتخاذ می کند.برای دریچه های ترمز راه آهن نوع 120، این مخزن هوا راه آهن پشتیبانی فشار هوا پایدار و قابل اعتماد را برای عملکرد های ترمز سرویس قطار، حفظ فشار و آزاد کردن آهسته فراهم می کند.به طور گسترده ای برای واگن های باربری راه آهن استاندارد در سراسر جهان قابل استفاده است.

مزایای اصلی ساختاری و طراحی

  • ساخت و ساز یکپارچه جوش:با استفاده از فرآیند جوش کامل بدون درز با بدن سلندر یکپارچه و مهر و موم سر بیضوی.اين مخزن هواي جوخته از سفتي ساختاري بالاتري برخوردار است، خطر نشت هوا، مقاومت قوی تر در برابر ارتعاش و سازگار با شرایط طولانی مدت ارتعاش فرکانس بالا در عملیات راه آهن.
  • طراحی دو قسمت مستقل:مخزن هوای دو محفظه به طور دقیق به یک اتاق هوا کار 11L و یک اتاق هوا کاهش فشار 17L تقسیم شده است.تحقق کنترل دقیق پنوماتیک، به طور موثر بهینه سازی حساسیت ترمز قطار و اطمینان از ترمز مرحله ای پایدار و عملکرد آزاد کردن آهسته.
  • مواد ظرف فشار برتر:ساخته شده از فولاد ظرف فشار Q245R با کیفیت بالا یا مواد فولاد ضد زنگ سفارشیمقاومت در برابر خوردگی و سازگاری با دمای پایین، پاسخگویی به الزامات خدمات سختگیرانه محیط کار پیچیده راه آهن.
  • رابط استاندارد و نصب:مجهز به رابط های رشته های استاندارد پنوماتیک و پلگ های تخلیه پایین برای هر اتاق، تسهیل اتصال خط لوله، تخلیه روزانه و نگهداری.طراحی صندلی بلند یکپارچه تحقق نصب سریع و محکم فریم پایین، سازگار با استانداردهای اصلی نصب واگن های راه آهن.

مشخصات فنی

مادهمشخصات
مدل11*17 مخزن هواپیمایی آهن آهن دو قسمت
حجم نامیاتاق کار 11L، اتاق کاهش فشار 17L (تضامن +/- 1٪)
فشار کار نامی۶۰۰ کیپای
فشار تست هیدرولیک۹۰۰ کیپای
ابعاد کلی715 mm (طول) x 219 mm (قطر بیرونی)
فاصله مرکزی سوراخ های بلند کننده۵۸۰ میلی متر
مواد اصلیQ245R فولاد کربن / فولاد ضد زنگ (اختیاری)
وزن خالص42 کیلوگرم (فولاد کربن) / 36 کیلوگرم (فولاد ضد زنگ)
استاندارد اجرایمطابق با استاندارد صنعت راه آهن TB/T 1900 و مشخصات بین المللی ظروف تحت فشار راه آهن

عملکرد محصول و تضمین کیفیت

تمام محصولات مخزن هوا راه آهن ما تحت آزمایشات دقیق کارخانه قرار می گیرند که شامل آزمایش قدرت فشار هیدرولیک 100٪ ، آزمایش سخت گیری هوا ، آزمایش غیر مخرب جوش (MT / RT) و کالیبراسیون حجم است.ساختار یکپارچه جوش حذف خطرات پنهان از نشت هوا و خرابی ساختاری، تضمین عملکرد پایدار طولانی مدت در سناریوهای راه آهن با شدت بالا. هر محصول با یک صفحه نام رسمی با گواهینامه تولید کامل مشخص می شود،گزارش های آزمایش و اسناد کیفیت برای پشتیبانی از بازرسی و پذیرش پروژه جهانی.

دامنه کاربرد

این مخزن هوا دو قطعه ای برای واگن های مختلف باربری راه آهن از جمله واگن های دانه، واگن های باز، واگن های تانک و سایر وسایل نقلیه راه آهن استاندارد مناسب است.این بخش اصلی تطبیق سیستم های ترمز هوایی نوع 120 است.، به طور گسترده ای در بازسازی راه آهن داخلی و بین المللی و پروژه های ساخت و ساز جدید استفاده می شود، که توسط تامین کنندگان تجهیزات راه آهن جهانی و پیمانکاران مهندسی مورد استفاده قرار می گیرد.

خدمات سفارشی سازی

ما از سفارشی سازی شخصی مخازن هوایی راه آهن پشتیبانی می کنیم ، از جمله تبدیل استاندارد رشته (NPT / G thread) ، تنظیم اندازه ، درمان ضد خوردگی سطح ،ارتقاء مواد و علامت گذاری منحصر به فرد• ارائه راه حل های یک قطعه ای برای خرید قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات

برای سفارشات عمده، پارامترهای سفارشی یا همکاری OEM، لطفا با تیم فروش ما برای نقل قول تماس بگیرید.
