محل منبع:
چین
نام تجاری:
OEM Customized
گواهی:
CRCC, EN15085
شماره مدل:
11 لیتر

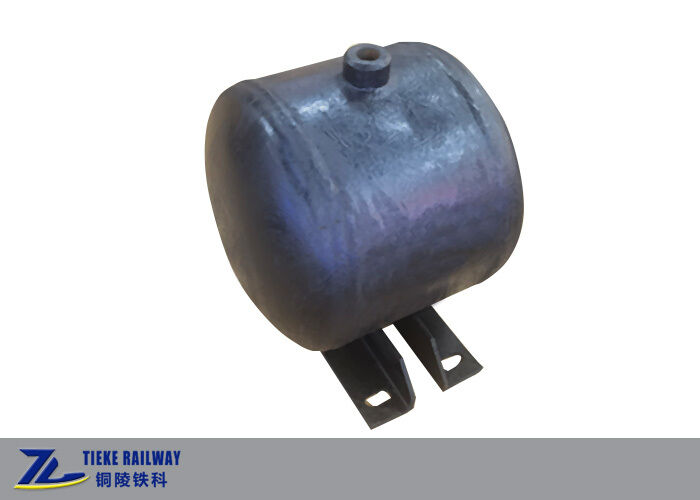

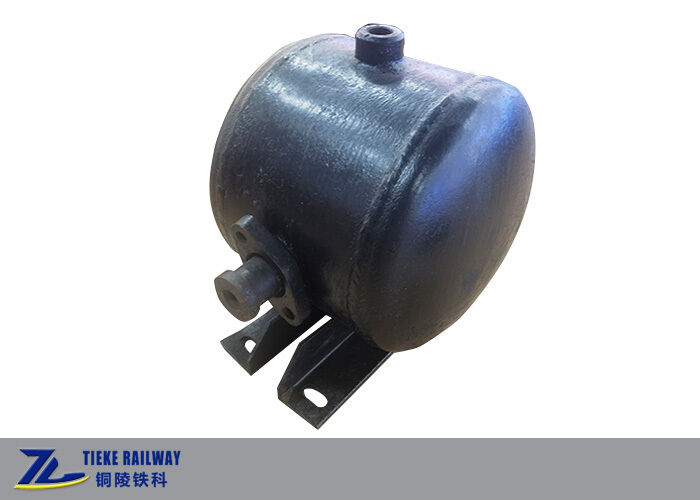

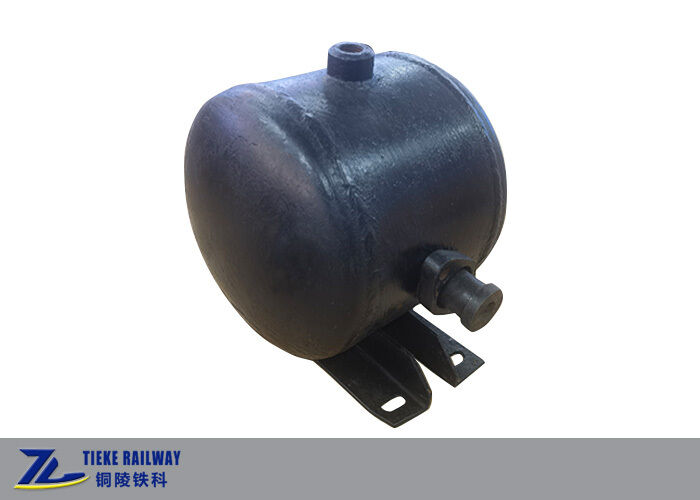

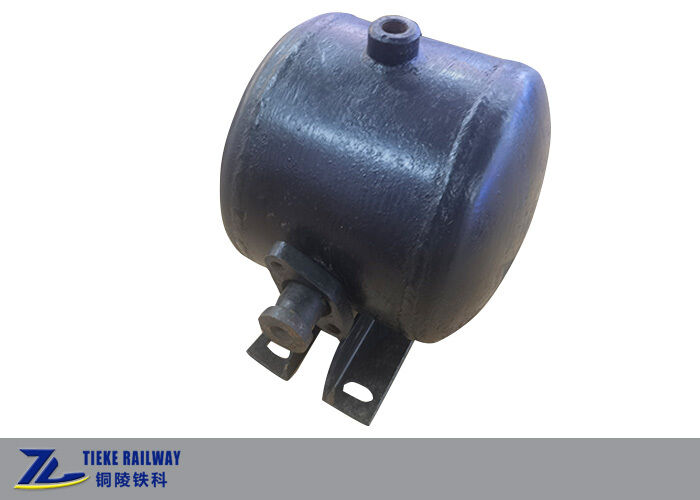

مخزن هوای ۱۱ لیتریکه به عنوان مخزن گیرنده هوای ۱۱ لیتری یا مخزن هوای ۱۱ لیتری نیز شناخته میشود، یک مخزن تحت فشار حرفهای است که به طور خاص برای سیستمهای ترمز هوای واگنهای باری راه آهن طراحی شده است و کاملاً با حلقه ترمز شیر توزیع ۱۲۰ مطابقت دارد. این مخزن هوا که با رعایت دقیق استاندارد TB/T 1900-2016 سیلندر هوای وسایل نقلیه ریلی تولید شده است، به عنوان جزء اصلی کنترل فشار سیستمهای ترمز وسایل نقلیه ریلی عمل میکند و به طور گسترده در واگنهای باری مختلف راه آهن از جمله واگنهای روباز، واگنهای سرپوشیده و واگنهای هاپر کاربرد دارد.مخزن گیرنده هوای ۱۱ لیتری با ساختار جوشی استوانهای افقی با سرهای بیضوی در هر دو انتها، مجهز به پایههای نصب یکپارچه، رابطهای لولهکشی استاندارد و درین پلاگ برای نصب آسان، اتصال لولهکشی و نگهداری روزانه است. این مخزن عمدتاً از فولاد ضد زنگ با کیفیت بالا ساخته شده است، با مواد اختیاری فولاد کربن و آلیاژ آلومینیوم، که دارای مقاومت در برابر فشار، مقاومت در برابر خوردگی، مقاومت در برابر دمای پایین و عمر طولانی است. نگهداری دقیق روزانه شامل تست نشت هوا، تشخیص عیوب جوش، حذف زنگ داخلی و عملیات ضد خوردگی و تخلیه منظم، عملکرد پایدار طولانی مدت را تضمین میکند.ما بیش از ۲۰ سال تجربه تولید حرفهای در تولید مخازن هوای راه آهن داریم. به عنوان یک تولید کننده واجد شرایط، گواهینامه CRCC (مرکز صدور گواهینامه راه آهن چین) را برای عرضه راه آهن ملی و گواهینامه سیستم جوش اروپایی EN15085 دریافت کردهایم که هم استانداردهای راه آهن چین و هم الزامات جوشکاری صنعتی اروپا را برآورده میکند. ما قابلیتهای تحقیق و توسعه و تولید مستقل داریم و از تولید سفارشی مطابق با پارامترهای فنی خاص مشتریان، الزامات اندازه و سناریوهای کاربردی برای ارائه راهحلهای مخزن هوای راه آهن سفارشی پشتیبانی میکنیم.اصل کارکرد اصلی (سیستم ترمز شیر ۱۲۰)این مخزن هوای ۱۱ لیتری به عنوان معیار کلیدی کنترل فشار سیستم ترمز راه آهن عمل میکند و با اختلاف فشار بین مخزن و لوله قطار، عملکرد شیر توزیع را هدایت میکند، که از نظر عملکردی با سیلندر هوای کمکی که مستقیماً هوا را به سیلندر ترمز میرساند، متفاوت است. چرخه کاری به چهار مرحله تقسیم میشود:شارژ هوا:۱۰۰% تست هیدرواستاتیک و نشت هوا، کنترل کیفیت جوش دقیق، تضمین عدم نشت.ترمزگیری:
هنگامی که فشار لوله قطار کاهش مییابد، اختلاف فشار بین مخزن گیرنده هوای ۱۱ لیتری و لوله قطار، پیستون اصلی شیر توزیع را برای باز کردن مسیر هوا فشار میدهد و سیلندر هوای کمکی هوا را به سیلندر ترمز میرساند تا ترمزگیری وسیله نقلیه انجام شود.
نگه داشتن فشار:هنگامی که فشار لوله قطار پایدار است، مخزن هوای ۱۱ لیتری فشار داخلی ثابتی را حفظ میکند و پیستون اصلی شیر توزیع را در موقعیت نگهدارنده فشار نگه میدارد و فشار سیلندر ترمز را برای حفظ وضعیت ترمز تثبیت میکند.آزاد سازی:هنگامی که لوله قطار دوباره تحت فشار قرار میگیرد، پیستون اصلی بازنشانی میشود، سیلندر ترمز هوا را تخلیه میکند تا وضعیت ترمز آزاد شود و لوله قطار به طور خودکار هوا را برای چرخه کاری بعدی به مخزن هوا تکمیل میکند.پارامترهای فنی اصلی
مشخصات فنی
| فولاد ضد زنگ، فولاد کربن، آلیاژ آلومینیوم | وسایل نقلیه قابل استفاده |
| واگنهای باری راه آهن (واگن روباز، واگن سرپوشیده، واگن هاپر و غیره) | نوع ساختار |
| مخزن تحت فشار استوانهای افقی با سرهای بیضوی | استاندارد اجرایی |
| TB/T 1900-2016 سیلندر هوای وسایل نقلیه ریلی | استاندارد بازرسی کیفیت |
| تمام مخازن هوای ۱۱ لیتری / مخازن گیرنده هوای ما تحت بازرسی دقیق کارخانه و بازرسی نوع قرار میگیرند تا استانداردهای ایمنی تجهیزات راه آهن بینالمللی را رعایت کنند. اقلام بازرسی شامل کیفیت سطح، تلرانس ابعادی، تشخیص عیوب جوش، تشخیص عیوب جوش اولتراسونیک، تست فشار هیدرواستاتیک، تست نشت هوا، تشخیص حجم، تست لرزش شوک و تست چسبندگی رنگ است. عملیات فشار بیش از حد برای تمام محصولات ممنوع است تا از ایمنی و پایداری بالا در سناریوهای عملیاتی طولانی مدت راه آهن اطمینان حاصل شود. | مزایای محصول |
| کنترل فشار قابل اعتماد: | اختلاف فشار سیستم را به دقت حفظ میکند، پاسخ ترمزگیری و آزاد سازی حساس و پایدار را تضمین میکند. |
| مواد ممتاز: | بدنه فولاد ضد زنگ با کیفیت بالا، مقاومت عالی در برابر خوردگی و مقاومت در برابر دمای پایین، سازگار با محیطهای عملیاتی سخت راه آهن. |
| تولید استاندارد شده: | کاملاً مطابق با استانداردهای صنعت راه آهن ملی، مشخصات یکنواخت، نصب و تعویض آسان. |
| تست ایمنی کامل: | ۱۰۰% تست هیدرواستاتیک و نشت هوا، کنترل کیفیت جوش دقیق، تضمین عدم نشت. |
مجهز به درین پلاگ حرفهای، مناسب برای تخلیه روزانه و نگهداری ضد خوردگی، عمر طولانی.
