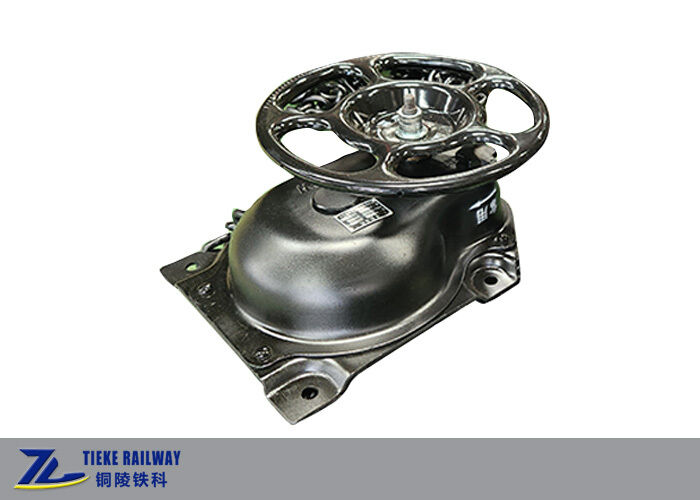

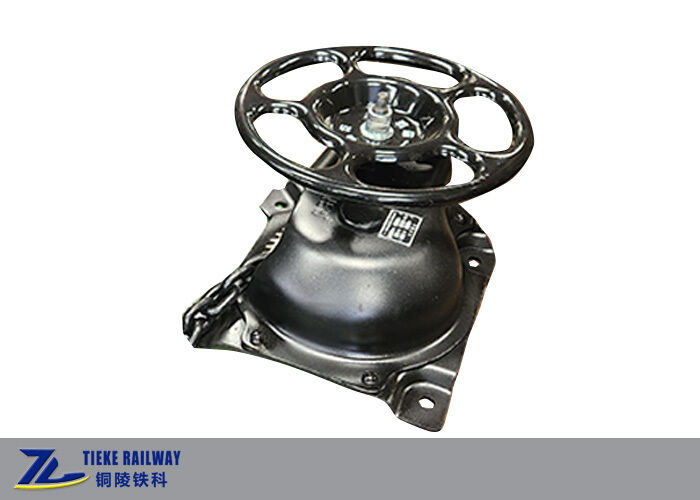

ماشین ترمز دستی راه آهن NSW چرخ عمودی فولاد ریخته شده 400 میلی متری با قفل

ماشین ترمز دستی راه آهن NSW چرخ عمودی فولاد ریخته شده 400 میلی متری با قفل

ماشین ترمز دستی راه آهن NSW

محفظه فولادی ریخته بر روی چرخ عمودی

مکانیسم قفل زنجیر پیچ

محل منبع:

چین

نام تجاری:

Tieke

گواهی:

ISO 9001:2015

شماره مدل:

nwsw

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
نام:
ترمز چرخ عمودی ماشین ترمز دستی NSW برای واگن های باری راه آهن
برنامه:
ترمز دستی واگن های باری راه آهن
قطر چرخ دستی:
400 میلی متر
گشتاور ورودی:
156 نیوتن متر
نیروی زنجیره خروجی:
>=10 کیلو نیوتن
بعد:
400mm x 522mm x 214mm
نصب سایز سوراخ:
قطر 18 میلیمتر
گشتاور آزاد کنید:
کمتر از گشتاور ترمز
وزن:
36 کیلوگرم
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
قابل مذاکره
قیمت
negotiable
جزئیات بسته بندی
کیس های چوبی
زمان تحویل
1-2 ماه
شرایط پرداخت
T/T، L/C
قابلیت ارائه
20000 مجموعه در سال
توضیحات محصول

دستگاه ترمز دستی راه آهن نوع NSW برای واگن های باری

دستگاه ترمز دستی نوع NSW برای انواع واگن های باری راه آهن جهت پارک یا مانور قابل استفاده است. این دستگاه عمدتاً از پوسته، پایه، چرخ دستی، دسته تنظیم سرعت، شفت محرک، شفت سیم بکسل و مکانیزم قفل تشکیل شده است. چرخ دستی با علائم جهت دار "روشن" و "خاموش" چاپ شده است و پلاک نام روی پوسته قرار دارد.

دستورالعمل های عملیاتی

  • روشن: دسته تنظیم سرعت را عمودی کنید، سپس چرخ دستی را در جهت عقربه های ساعت بچرخانید تا نیروی ترمز تولید و حفظ شود.
  • خاموش: دسته تنظیم سرعت را ثابت نگه دارید، چرخ دستی را حدود 40 درجه در خلاف جهت عقربه های ساعت بچرخانید و ترمز دستی آزاد خواهد شد. گشتاور مورد نیاز برای آزاد کردن حدود 50٪ گشتاور ورودی هنگام ترمز است.
  • کاهش سرعت: دسته تنظیم سرعت را در خلاف جهت عقربه های ساعت به موقعیت افقی بچرخانید. در این زمان زبانه ستون فقرات کار نمی کند. در صورت لزوم، چرخ دستی را در جهت عقربه های ساعت برای ترمز و در خلاف جهت عقربه های ساعت برای آزاد کردن در هر زمان بچرخانید.
  • قفل کردن: یک دستگاه قفل ترمز که با کلید مثلثی کار می کند، مجهز شده است. برای قفل کردن ترمز دستی، پس از ترمز کردن، زبانه قفل در پایین سمت چپ پوسته را در جهت عقربه های ساعت بچرخانید تا زمانی که کلید حرکت نکند. کلید را در خلاف جهت عقربه های ساعت بچرخانید تا عملکرد قفل آزاد شود.

پارامترهای فنی اصلی

قطر چرخ دستی400 میلی متر
گشتاور ورودی156 نیوتن متر
نیروی کامل خروجی سیم بکسلبزرگتر یا مساوی 10 کیلونیوتن
ابعاد400 میلی متر × 522 میلی متر × 214 میلی متر
اندازه سوراخ نصبقطر 18 میلی متر
وزن36 کیلوگرم

چرا Tieke Railway را انتخاب کنید

Tieke Railway مستقیماً واگن ها و قطعات واگن راه آهن را تولید و صادر می کند. با بیش از 10 سال تجربه در تولید واگن ها و بوژی های راه آهن، ما می توانیم دستگاه های ترمز دستی و اجزای بوژی را برای گیج های مختلف از جمله 1435 میلی متر، 1000 میلی متر، 1067 میلی متر و 1520 میلی متر طراحی کنیم. نقشه ها یا الزامات فنی خود را برای دریافت قیمت دقیق برای ما ارسال کنید.
