شماره 15 ماشین مسافرتی راه آهن قطب اتوماتیک TB T3046 فولاد ریخته ای با عملکرد پایین

شماره 15 ماشین مسافرتی راه آهن قطب اتوماتیک TB T3046 فولاد ریخته ای با عملکرد پایین

شماره 15 دستگاه اتصال ماشین مسافربری راه آهن

کوپلر اتوماتیک با عملکرد پایین تر

TB T3046 پیوندهای فولادی

محل منبع:

چین

نام تجاری:

Tieke

گواهی:

TB/T 3046

شماره مدل:

شماره 15

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
نام:
کوپلر اتوماتیک خودروی مسافری راه آهن پلاک 15
برنامه:
واگن های مسافری راه آهن با سرعت معمولی (22، 25G، 25K، 25T)
نوع بازیگری:
بازیگری پایین تر
استاندارد:
TB/T 3046
ساختار:
سر کوپلر، ساقه با بخش توخالی، دم جفت
پاکسازی موقعیت بسته:
112-122 میلی متر بین بند انگشت و فک کوپلر
پاکسازی کامل موقعیت باز:
220-235 میلی متر
مواد:
فولاد ریخته گری (گرید C QG-C3 برای نسخه 15X با استحکام بالا)
بار کششی شکست:
>=2256 کیلونیوتن
بافر تطبیق:
بافر با ظرفیت بزرگ نوع G1
سازگاری کوپلینگ:
قابل تعویض با کوپلر باربری شماره 13
حداکثر سرعت:
تا 160 کیلومتر در ساعت
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
قابل مذاکره
قیمت
negotiable
جزئیات بسته بندی
کیس چوبی یا پالت
زمان تحویل
1-2 ماه
شرایط پرداخت
T/T، L/C
قابلیت ارائه
5000 مجموعه در سال
توضیحات محصول

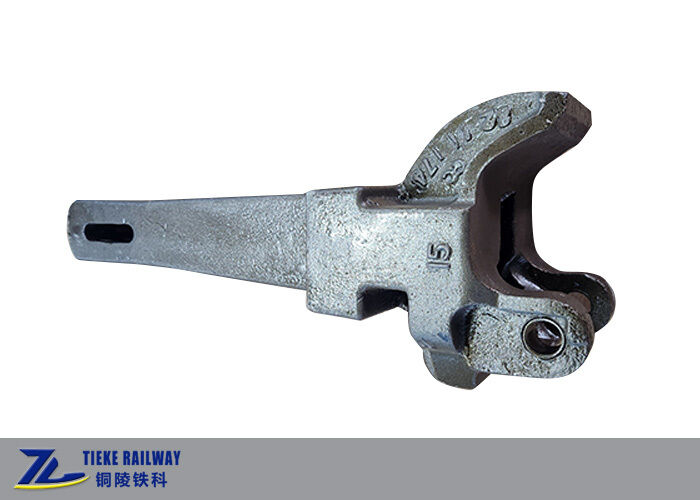

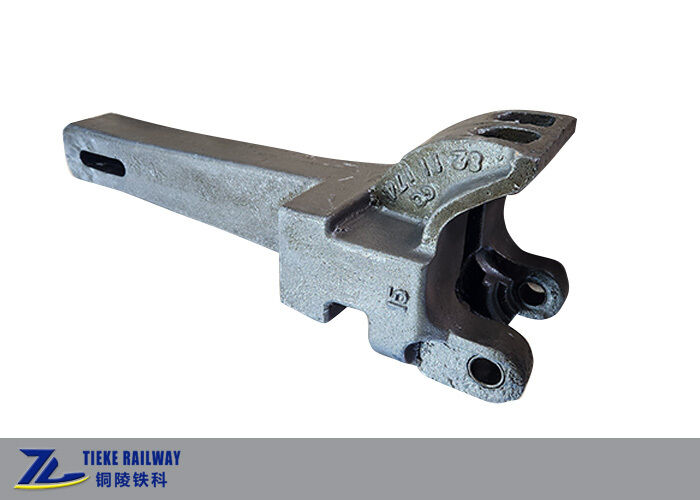

شماره 15 دستگاه اتصال اتوماتیک ماشین مسافربری راه آهن

کوپلر شماره 15 کوپلر سنتی اتوماتیک نوع اصلی برای واگن های مسافرتی راه آهن استاندارد در چین است.این یک کوپلر با عملکرد پایین است که به طور گسترده در اتوبوس های مسافربری معمولی مانند 22 استفاده می شود.، 25G، 25K و 25T، و می تواند با کوپلر شماره 13 مورد استفاده در لوکوموتورها و واگن های باری متصل شود.

بدن کوپلر به سه قسمت اصلی تقسیم شده است: سر کوپلر، ساق کوپلر و دم کوپلر. سر شامل مفصل، قفل مفصل،دستگاه ضد پرش بازو و بند پایین (کار کمتر)ساقه یک بخش جعبه ای توخالی است که کشش طولی و بارهای ضربه را منتقل می کند ، در حالی که دم به یوغ ، صفحه برده و بافر کوپلر متصل می شود.

سه موقعیت کاری

  • موقعیت بسته:پس از اتصال، قفل مفصل می افتد و مفصل را برای کشش طبیعی قفل می کند. فاصله بین مفصل و سمت داخلی فک اتصال 112-122 میلی متر است.
  • موقعیت باز:بلند کردن فلش پایین قفل، قفل مفصل را بالا می برد تا ماشین بتواند جدا شود.
  • موقعیت کامل باز:بلند کردن بیشتر، پرتاب کننده مفصل مفصل را به طور کامل برای اتصال باز می کند. فاصله بین مفصل مفصل و سمت داخلی فک اتصال 220-235 میلی متر است.

پارامترهای فنی اصلی

درخواستخودروهای مسافربری با سرعت معمولی (22، 25G، 25K، 25T)
نوع عملبازیگری پایین تر
استانداردTB/T 3046
موادفولاد ریخته شده (درجه C QG-C3 برای 15X)
فشرده شدن بار کششی≥2256 kN
تصفیه موقعیت بسته112-122 میلی متر
تصفیه کامل موقعیت باز220 تا 235 میلی متر
با هم مطابقت داشتن بافربافر ظرفیت بزرگ نوع G1
سازگاری اتصالقابل تعویض با کوپلر شماره 13
حداکثر سرعتتا 160 کیلومتر در ساعت

انواع موجود:15 یک کوپلر با فاصله کوچک (کم کردن فاصله سوراخ های پای کوپلر برای ضربه طولی پایین تر، به طور گسترده ای در 25K/25T استفاده می شود) ، 15X کوپلر با قدرت بالا (فولاد ریخته شده درجه C، بار شکست ≥2256 kN،برای اتومبیل های شخصی نیمه با سرعت و برخی از قایق های مسافرتی)، و سایر نسخه های 15C / 15T با قدرت بالا.

برای موارد زیر قابل استفاده نیست:قطارهای با سرعت بالا EMU، که به جای کوپلر شماره 15 از کوپلر های تنگ استفاده می کنند.

چرا راه آهن تیکه را انتخاب می کنیم؟

تيك راه آهن توليد و صادرات واگن هاي راه آهن و قطعات واگن به طور مستقيم با بیش از 10 سال تجربهیوگ ها و دستگاه های بافری کامل برای استانداردهای مختلفبرای یک نقل قول دقیق، نقشه ها یا الزامات فنی خود را به ما بفرستید.
