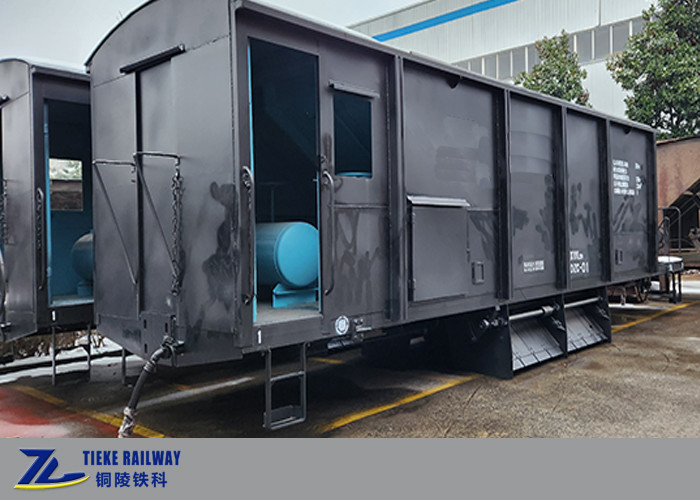

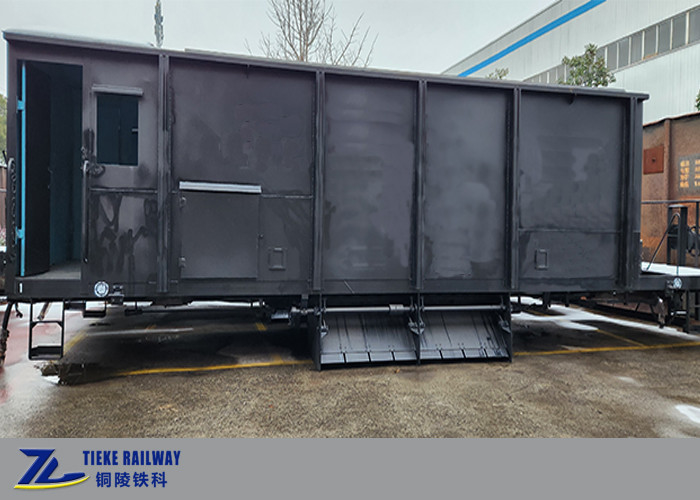

1000 میلی متر قطب مسیر هپر نوع بالاست واگن های راه آهن تخلیه پایین

مقدمه کوتاه:

واگن بالاست با پهنای مسیر 1000 میلی متر برای مشتریان در آسیای جنوب شرقی و کشورهای آفریقایی طراحی شده است که خطوط راه آهن 1000 میلی متر پهن هستند.به طور عمده برای حمل بالاست برای ساخت و نگهداری راه آهن استفاده می شود..
زباله از بالا بارگذاری می شود و از پایین بارگذاری می شود، با استفاده از گرانش برای بارگذاری.آن را یک مکانیسم تخلیه دستی و باز کردن و بستن درب های پایین انجام می شود با چرخش چرخ ولتاژ انتقالتمام واگن بالاست مجهز به چهار درب پایین برای تخلیه خارج از مسیر است.

ساختارهای اصلی:

واگن بالاست متری اساسا از شاسی، دستگاه تخلیه بالاست، سیستم ترمز، سیستم اتصال و خنک کننده و بوگی تشکیل شده است.

شاسی:

شاسی یک ساختار فولادی جوشیده بدون گره های میانگین است که شامل شاسی، دیواره های جانبی، دیواره های پایینی، فانوس ها و غیره است.
شاسی از ورق پروفایل فولاد فلزی کم آلیاژ Q345B از چین ساخته شده است که در حال حاضر به طور گسترده ای مورد استفاده قرار می گیرد.دارای عملکرد برتر است و عملکرد بارگذاری را انجام می دهد.

سیستم تخلیه بالاست:

سیستم تخلیه بالاست این واگن شامل یک دستگاه کنترل دستی و یک دستگاه انتقال است. چهار (4) درب پایین برای این کار وجود دارد. درب های پایین به طور جداگانه توسط دو کاهش دهنده کنترل می شوند.

سیستم ترمز هوایی واگن هاپر:

سیستم ترمز مطابق با استانداردهای راه آهن چین است که عمدتاً از شیر کنترل 120، سیلندر هوایی کمکی، سیلندر ترمز، تنظیم کننده ترمز، لبه زاویه و غیره تشکیل شده است.دستگاه ترمز دستی یک ترمز دستی با چرخ دستی زنجیره ای را به کار می گیرد..

دستگاه های اتصال و کشش:

دستگاه بافر کوپلر یک کوپلر عمل کننده پایین از فولاد درجه C شماره 13 با محور AAR-10A و یک قلاب باز کننده سمت راست، بوفر ST یا بوفر MT-3 را اتخاذ می کند.و همچنین یک یوگ کوپلر مناسب و یک پین یوگ کوپلر از فولاد آلیاژ.

-بگو.

بوگی یک بوگی سه بخشی با تعلیق کنترل ساخته شده از فولاد ریخته شده است که دارای یک دستگاه خنک کننده شیب کنترل شده است. اجزای اصلی شامل مجموعه چرخ، مجموعه تقویت کننده،مجموعه قاب جانبی، مجموعه ای از لاجری ها، آداپتور لاجری ها، دستگاه ترمز پایه، بهار لاجری ها، کاهش ارتعاش چانه ها، لاجری های سمت پایین و سایر اجزای آن.عملکرد بوگی با الزامات درجه بندی GB/T5599 مطابقت دارد و طراحی مقاومت با الزامات TB/T1335 مطابقت دارد..
