محل منبع:
چین
نام تجاری:
Tieke
شماره مدل:
K90
ویدیو

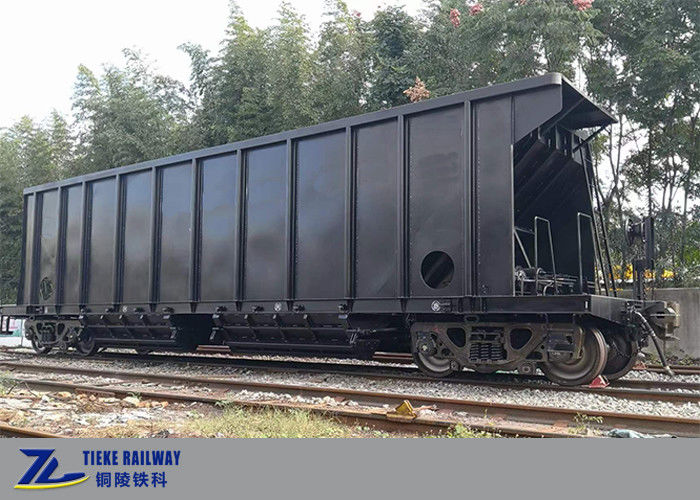

واگن های هیپر راه آهن سری TK90 برای حمل سنگ معدنی برای راه آهن گجت استاندارد در کشورهای آمریکای جنوبی یا آفریقا طراحی شده اند.ظرفیت اسمی تا 90 تن و حجم حدود 40 متر مکعب است.
دستگاه تخلیه سریع اتوماتیک در پایین واگن نصب شده است و واگن های هپر را می توان در قطارهای 150 مجموعه که توسط لوکوموتیو با کل قدرت بیش از 6000 اسب بخار کشیده می شود، گروه بندی کرد.
این واگن هپر از نوع باز است و شامل بدن واگن، درب های پایین باز کردن مکانیسم بسته شدن، دستگاه ترمز، کوپلر و چرخ و چرخ های کشش است.
چهار قیف وجود دارد، دو در هر طرف. بین قیف ها و دیوار جانبی، صفحه های اتصال قیف وجود دارد و بین قیف ها، صفحه های اتصال عقب وجود دارد.صفحه قیف 10mm ضخامت دارد.
واگن مجهز به دستگاه باز و بسته شدن درب های پایین AUTOMEC است. این دستگاه باز و بسته شدن از اجزای انتقال مکانیکی، دستگاه کنترل هوا،دستگاه کنترل الکتریکی. اجزای انتقال مکانیکی است سیلندر هوا، سطوح انتقال، پشتیبانی اهرم، و غیره. دستگاه کنترل هوا شامل مخزن هوا، فیلتر هوا، دریچه یک طرفه، کانال اتصال هوا.دستگاه کنترل الکتریکی از شیر سولنویدی تشکیل شده است، کفش های پیکاپ و سیم های الکتریکی
هنگامی که کفش های پیکاپ، که در موقعیت 1 و موقعیت 4 نصب شده اند، به ریل سوم روی زمین دست می دهند، شیر سولنویدی کار می کند،و عمل منتقل شده توسط لوله های هوا به بطری هوا و باعث حرکت پیستون، به این ترتیب باعث باز شدن یا بسته شدن درهای کف می شود.
هنگامی که هیچ منبع هوا وجود ندارد، در حالی که هوا در مخزن وجود دارد، درهای پایین هنوز هم می توانند به صورت دستی باز و بسته شوند. درهای پایین نیز می توانند با فشار دادن دکمه شیر سولنویدی کار کنند..
1. بار بزرگ، وزن سنگین تر و وزنه سنگین تر واگن های باری سنگین
| نام | 90T سرعت تخلیه راه آهن معدن Hopper واگن 1435mm گج AAR ترمز هوا |
| وزن تار | ≤30 تن |
| حجم | 40.2 متر |
| بار محور | 30 تن |
| حداکثر سرعت حرکت | 80 کیلومتر در ساعت |
| اندازه | 1435 میلی متر |
| نسبت ترمز، خالی | 14 تا 22 درصد |
| نسبت ترمز با بار | 11 تا 18 درصد |
| شعاع حداقل | 200 متري |
| حداکثر طول واگن | 11۳۱۶ میلی متر |
| فاصله مرکز بوگی | ۷۴۸۰ میلی متر |
| حداکثر عرض واگن | 3217 میلی متر |
| حداکثر ارتفاع واگن | ۳۸۱۰ میلی متر |
| ارتفاع مرکز کوپلر به ریل | ۸۷۶ میلی متر |
| اندازه باز شدن هپر | 1520*967 میلی متر |
| شیب صفحه قیف | 70° جهت طولی؛ 90° جهت متقاطع |
| درب های پایین پایین ترین ارتفاع به ریل ((وضعیت نزدیک) | حدود 465 میلی متر |
| درب های پایین qty | 4 |
| سیستم ترمز هوایی | ترمز هواي دو لوله Wabtec |
| جفتگر و دستگاه کشش | اتصال AAR E و بافر MT-2 |
سوالات متداول:
سوال1: آیا شما یک شرکت تجاری یا یک کارخانه هستید؟
ج: ما بطور مستقیم یک کارخانه هستیم و به طور مستقیم واگن های راه آهن را تولید و صادر می کنیم.
Q2: آیا شما توانایی طراحی برای ارائه وسایل نقلیه راه آهن سفارشی دارید؟
A: بله، ما تیم فنی حرفه ای داریم و با استانداردهای بین المللی راه آهن مانند UIC، AAR، EN آشنا هستیم و می توانیم تجهیزات راه آهن را مطابق با نیازهای مشتری ارائه دهیم.
سوال سوم: گجاب آهن چین 1435 میلی متر است، اما کشور ما 1000 میلی متر است، آیا این برای شما مشکل خواهد بود؟
ج: البته که نه، ما قادر به طراحی واگن های راه آهن با گج مختلف مانند 1435mm، 1000mm، 1067mm، 1520mm یا سایر گج های راه آهن مورد نیاز هستیم.
سوال 4: چرا باید شما را در مقایسه با رقبایتان انتخاب کنم؟
ج: شرکت تیکه راه آهن در سال 2016 از کارخانه واگن متعلق به راه آهن چین تبدیل شد و این شرکت بیش از 10 سال تجربه در تولید واگن های راه آهن دارد.حالا که راه آهن تيکه يه شرکت خصوصي است و راهبردهاي مدرن مديريت بازار را اتخاذ ميکنيم، خدمات ما انعطاف پذیرتر و با توجه تر هستند و هزینه های ما قابل کنترل تر است.
Q5: من باید چه چیزی را برای گرفتن نقل قول از شما ارائه کنم؟
ج: شما می توانید درخواست خود را با نقشه های دقیق، عکس های محصول، پارامترهای فنی دقیق یا توضیحات مورد نیاز ارسال کنید.یک ورودی کامل نیاز بسیار مهم است برای ما به ارائه یک نقل قول دقیق به شما.
